实验室供气方式有哪些

2022-01-05 15:57:29

香港精准资料的网站


  实验室中某些仪器或设备的工作需要供应各类气体,一般使用气体的种类有高纯氧气、氮气、氩气、氢气、氦气、甲烷、二氧化碳,还有混合气体等甚至还有些设备还会用到有毒有害气体。那么,实验室供气方式有哪些?下面小编就来介绍一下吧。

一、实验室供气方式有哪些

  实验室供气系统按供应方式可以分成:分散供气、集中供气。

  1、分散供气。

  分散供气是把气瓶或气体发生器分别放在各个仪器分析室,接近仪器用气点,使用方便,节约用气,投资少;但由于气瓶接近实验人员,安全性欠佳,通常要求采用防爆气瓶柜,而且具有报警功能与排风功能。报警器分成可燃性气体报警器、非可燃性气体报警器。气瓶柜要设有气瓶安全提示标志,气瓶安全固定装置。

  2、集中供气。

  集中供气是把各种实验分析仪器需要使用的各类气体钢瓶,全都放置在实验室以外独立气瓶间内,进行集中管理,各种气体从气瓶间以管道输送形式,根据不同实验仪器的用气要求,将气体输送到各个实验室不同的实验室仪器上。

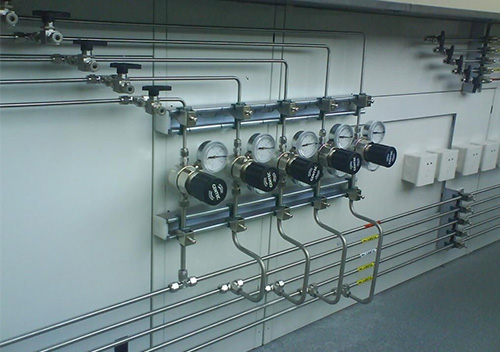

  整套集中供气系统包括气源集合压力控制部分(汇流排)、输气管线部分(EP级不锈钢管)、二次调压分流部分(功能柱)以及与仪器连接的终端部分(接头、截止阀)。整套集中供气系统要求具有良好的气密性、高洁净度、耐用性和安全可靠性,能够满足实验仪器对各种气体连续使用的要求,并且在使用过程中根据实验仪器工作条件对整体或局部气体压力、流量进行全量程调整以满足不同的实验条件要求。

  实验室集中供气系统能够实现气源集中管理,远离实验室,确保实验人员的健康安全,不过由于供气管道比较长,或造成气体浪费,开启或者关闭气源都需要到气瓶间,使用起来不是很方便。

香港精准资料的网站

二、实验室集中供气系统的好处

  1、稳压效果好。集中供气可采用二级减压或多级减压方式获得较好的稳压效果。例如,系统二级减压后,加上仪器内部的调压装置,可以说是三级稳压,气源在一级减压后,主管路上保持较高压力,便于远距离管道输送,在仪器前端采用二级低压减压阀,将压力调整到仪器工作范围内,再进入仪器内部的压力调整后,进入仪器的气体能够确保达到仪器使用要求。

  2、确保气体纯度。通过大型的储罐( 液压) 和输送管道将载气输送给仪器,在储罐出口安装有单向阀,能够避免更换储罐时空气或水分混入。此外还能够在高压段之后安装有泄压开关球阀,将多余的空气或水分排放,确保气体的纯度。

  3、安全性更高。一般瓶装气体的充气压力大于或等于 14MPa/cm2,集中供气可根据需要降低系统压力,而且远离实验区域,提高了使用的安全性。此外集中供气可将空气压缩机安放在供气室内,减少压缩机产生电火花带来的安全隐患,并可避免噪音对实验室的干扰。

  4、改善工作环境。实验室内钢瓶、空压机等供气源的取消减少了占地面积,方便实验室设备和设施的布置,以防其就和实验室操作人员在一处导致的混乱和不便。

  5、降低运行成本。集中供气系统能够采用储气量较大的液态储罐供气,这极大节约采购成本,减少了更换气瓶和气罐的频次,节省劳动成本,减轻了维护人员的劳动强度,更加方便进行管理、维修和保养。

  6、持续且及时。集中供气系统采用手动、半自动或全自动切换系统,平时每个供气源为一开一备状态,可根据仪器工作条件对局部或整体气体压力、流量进行调节,能保证仪器用气的流量和压力的稳定性、持续性,也能保证量值传递不发生变化。

  7、灵活的扩展性。集中供气管道上可预留接气点以及能够扩展的点,并安装控制开关或堵头,有利于扩展。所有用气的仪器前端都装有控制阀,能够在不影响其他仪器正常工作的情况下,扩展新的用气端点。

  以上就是关于实验室供气方式有哪些的相关介绍,供大家参考。
